Принцип работы МРТ: физические основы и применение в диагностике
Принцип работы МРТ (магнитно-резонансной томографии) основан на явлении ядерного магнитного резонанса — взаимодействии атомных ядер с внешним магнитным полем и радиочастотными импульсами. В отличие от рентгеновских методов (КТ, рентгенография), МРТ не использует ионизирующее излучение, что делает метод безопасным для многократного применения. Высокая контрастность мягких тканей, возможность получения изображений в любой плоскости и отсутствие лучевой нагрузки сделали МРТ золотым стандартом в диагностике патологий головного и спинного мозга, суставов, органов малого таза и мягких тканей.
Что такое МРТ: определение и история
Определение
Магнитно-резонансная томография — неинвазивный метод медицинской визуализации, использующий сильное магнитное поле и радиочастотные импульсы для получения детальных изображений внутренних структур организма. МРТ позволяет визуализировать мягкие ткани с высоким разрешением, недоступным для рентгеновских методов.
История развития
- 1946: Феликс Блох и Эдвард Пёрселл открыли явление ядерного магнитного резонанса (Нобелевская премия 1952)
- 1973: Пол Лотербур опубликовал первые МР-изображения (Нобелевская премия 2003)
- 1977: Первое клиническое МРТ-исследование человека
- 1980-е: Коммерческое распространение МРТ-томографов
- 1990-е: Появление функциональной МРТ (фМРТ)
- 2000-е: Высокопольные томографы 3 Тесла
- 2010-е: Сверхвысокопольные томографы 7 Тесла
Принцип работы МРТ: физические основы
Ядерный магнитный резонанс
Принцип работы МРТ базируется на следующих физических явлениях:
1. Спин и магнитный момент
Атомные ядра с нечётным числом протонов или нейтронов (¹H, ¹³C, ¹⁹F, ³¹P) обладают спином — собственным моментом импульса. Спин создаёт магнитный момент, превращая ядро в микроскопический магнит.
2. Прецессия в магнитном поле
При помещении в сильное магнитное поле (B₀) магнитные моменты ядер выстраиваются вдоль или против направления поля. Ядра начинают прецессировать (вращаться как волчок) с частотой Лармора:
ω = γ × B₀
где:
- ω — частота прецессии (Гц)
- γ — гиромагнитное отношение (для ¹H: 42,58 МГц/Т)
- B₀ — напряжённость магнитного поля (Тесла)

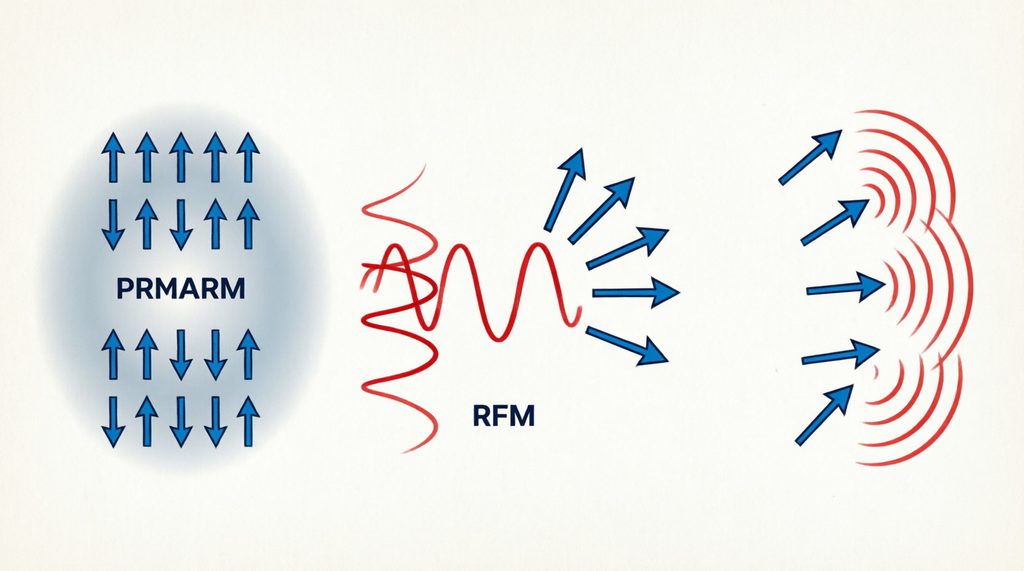

3. Возбуждение радиочастотным импульсом
Радиочастотный (РЧ) импульс с частотой, равной частоте Лармора, передаёт энергию ядрам, переводя их в возбуждённое состояние (переворот магнитного момента на 90° или 180°).
4. Релаксация и сигнал
После прекращения РЧ-импульса ядра возвращаются в равновесное состояние, излучая энергию в виде радиосигнала. Этот сигнал регистрируется приёмными катушками.
Времена релаксации
Принцип работы МРТ основан на измерении двух времён релаксации:
| Параметр | Определение | Физический смысл | Зависит от |
|---|---|---|---|
| T1 (продольная релаксация) | Время восстановления продольной намагниченности до 63% | Передача энергии от ядер к окружению (решётке) | Подвижность молекул, вязкость ткани |
| T2 (поперечная релаксация) | Время затухания поперечной намагниченности до 37% | Потеря синхронности прецессии ядер | Взаимодействие между ядрами, неоднородности поля |
| T2* (эффективная T2) | T2 с учётом неоднородностей магнитного поля | Быстрое затухание сигнала | Неоднородности B₀, магнитные свойства тканей |
Формирование изображения
Принцип работы МРТ по формированию изображения включает:
- Пространственное кодирование: градиентные катушки создают линейные изменения магнитного поля, позволяя определить положение каждого вокселя (объёмного пикселя)
- Частотное кодирование: градиент вдоль одной оси изменяет частоту прецессии
- Фазовое кодирование: градиент вдоль другой оси изменяет фазу прецессии
- Сбор данных: приёмные катушки регистрируют сигналы от всех вокселей
- Реконструкция: обратное преобразование Фурье преобразует сигналы в изображение
Устройство МРТ-томографа
Основные компоненты
| Компонент | Функция | Технические характеристики |
|---|---|---|
| Главный магнит | Создание сильного однородного поля B₀ | 0,2–7,0 Тесла (сверхпроводящий, постоянный, резистивный) |
| Градиентные катушки | Пространственное кодирование | Градиент 20–80 мТ/м, скорость нарастания 100–200 Т/м/с |
| РЧ-катушки | Возбуждение и приём сигнала | Передающие (body coil), приёмные (головные, суставные) |
| Стол пациента | Позиционирование и перемещение | Грузоподъёмность 150–250 кг, точность 1 мм |
| Компьютерная система | Управление, реконструкция, хранение | Мощные процессоры, память 64+ ГБ |
| Система охлаждения | Охлаждение сверхпроводящего магнита | Жидкий гелий (4,2 K), криокулер |
Типы магнитов
Сверхпроводящие магниты
- Принцип: катушки из ниобий-титанового сплава охлаждаются жидким гелием до 4,2 K
- Напряжённость: 1,0–7,0 Т
- Преимущества: высокая стабильность, однородность поля
- Недостатки: высокая стоимость, необходимость пополнения гелия
Постоянные магниты
- Принцип: магниты из редкоземельных металлов (неодим)
- Напряжённость: 0,2–0,7 Т
- Преимущества: низкая стоимость, открытая конструкция
- Недостатки: низкая напряжённость, большой вес
Резистивные магниты
- Принцип: электромагниты с водяным охлаждением
- Напряжённость: 0,1–0,3 Т
- Преимущества: возможность отключения
- Недостатки: высокое энергопотребление, низкая стабильность
Классификация томографов по напряжённости поля
| Класс | Напряжённость | Применение | Особенности |
|---|---|---|---|
| Низкопольные | 0,2–0,5 Т | Рутинная диагностика, интервенции | Открытая конструкция, низкая стоимость |
| Среднепольные | 0,5–1,0 Т | Общая диагностика | Баланс качества и стоимости |
| Высокопольные | 1,0–2,0 Т | Нейровизуализация, онкология | Высокое разрешение, быстрое сканирование |
| Сверхвысокопольные | 3,0–7,0 Т | Научные исследования, фМРТ | Сверхвысокое разрешение, специфические артефакты |
Подробная классификация МРТ-томографов — в статье «Типы МРТ-томографов: классификация и применение».
Показания к МРТ-исследованию
Центральная нервная система
| Патология | Что визуализирует МРТ |
|---|---|
| Инсульт | Ишемический (DWI), геморрагический (T2*, SWI) |
| Опухоли мозга | Локализация, размеры, инвазия, отёк |
| Рассеянный склероз | Очаги демиелинизации в белом веществе |
| Эпилепсия | Структурные аномалии, фокальные поражения |
| Нейродегенеративные заболевания | Атрофия коры, специфические изменения |
| Травмы | Диффузное аксональное повреждение, гематомы |
Подробно о МРТ головного мозга — в статье «МРТ головного мозга: показания, техника и интерпретация».
Позвоночник и спинной мозг
- Грыжи межпозвонковых дисков
- Стеноз позвоночного канала
- Опухоли спинного мозга
- Компрессия корешков
- Воспалительные заболевания (миелит)
- Травмы позвоночника
Опорно-двигательный аппарат
- Суставы: повреждения менисков, связок, хрящей
- Кости: стресс-переломы, аваскулярный некроз, остеомиелит
- Мышцы: разрывы, воспаления, опухоли
- Сухожилия: тендиниты, разрывы
Органы брюшной полости и малого таза
- Печень: очаговые образования, диффузные заболевания
- Поджелудочная железа: опухоли, панкреатит
- Почки: опухоли, кисты, аномалии развития
- Матка и яичники: миома, эндометриоз, опухоли
- Простата: рак (PI-RADS), доброкачественная гиперплазия
- Прямая кишка: стадирование рака
Сердечно-сосудистая система
- Кардио-МРТ: функция желудочков, жизнеспособность миокарда, кардиомиопатии
- МР-ангиография: аневризмы, стенозы, мальформации
- Аорта: аневризмы, диссекции
Подробно о МР-ангиографии сосудов головного мозга — в статье «МРТ сосудов головного мозга: показания и техника».
Молочные железы
- Скрининг у пациенток с высоким риском
- Уточняющая диагностика после маммографии/УЗИ
- Оценка ответа на химиотерапию
- Поиск occult рака при метастазах неизвестного первичного очага
Противопоказания к МРТ
Абсолютные противопоказания
| Противопоказание | Причина |
|---|---|
| Кардиостимуляторы (не MRI-совместимые) | Нарушение работы, нагрев, смещение |
| Колеарные импланты | Размагничивание, нагрев |
| Металлические инородные тела в глазу | Смещение, повреждение глаза |
| Аневризматические клипсы (ферромагнитные) | Смещение, кровотечение |
| Инсулиновые помпы | Нарушение работы |
Относительные противопоказания
- Клаустрофобия (решение: седация, открытые томографы)
- Масса тела >150 кг (ограничение стола)
- Беременность I триместр (только по жизненным показаниям)
- Татуировки с металлосодержащими красителями (риск ожога)
- Пирсинг, металлические украшения (необходимо снять)
- Эндопротезы суставов (артефакты, но безопасно)
- Стенты, коронарные шунты (безопасны через 6 недель)
Подготовка к МРТ-исследованию
Общие рекомендации
- Снять все металлические предметы (украшения, часы, пирсинг)
- Снять одежду с металлической фурнитурой
- Сообщить врачу о наличии имплантов, клипс, осколков
- При клаустрофобии — обсудить возможность седации
Специфическая подготовка
| Исследование | Подготовка |
|---|---|
| МРТ брюшной полости | Голодание 6 часов, приём контраста per os |
| МРТ малого таза | Умеренно наполненный мочевой пузырь |
| МР-холангиопанкреатография | Голодание 6–8 часов |
| МРТ с контрастом | Анализ на креатинин (СКФ >30 мл/мин) |
Процедура МРТ-исследования
Этапы проведения
- Регистрация: проверка документов, информированного согласия
- Скрининг: опрос о металлических имплантах, проверка металлодетектором
- Переодевание: больничная рубашка без металлических элементов
- Позиционирование: укладка на стол, установка катушек
- Введение контраста: при необходимости (внутривенно)
- Сканирование: 15–60 минут в зависимости от протокола
- Завершение: удаление из томографа, наблюдение после контраста
Ощущения пациента
- Шум: громкие стуки и гудение (70–120 дБ) — выдаются беруши или наушники
- Тепло: лёгкое нагревание тканей (нормально)
- Подёргивания: стимуляция периферических нервов (редко)
- Клаустрофобия: у 5–10% пациентов (решение: седация, открытые томографы)
МРТ с контрастным усилением
Типы контрастных веществ
В МРТ используются парамагнитные контрасты на основе гадолиния:
| Тип | Примеры | Особенности |
|---|---|---|
| Линейные | Магневист, Омнискан | Выше риск нефрогенного системного фиброза |
| Макроциклические | Дотарем, Гадовист, Примовист | Выше стабильность, ниже риск осложнений |
| Гепатоспецифичные | Примовист | Накопление в гепатоцитах |
Показания к контрастированию
- Опухоли (характеристика васкуляризации)
- Воспалительные процессы (абсцессы)
- Сосудистая патология (МР-ангиография)
- Демиелинизирующие заболевания (активность процесса)
Побочные эффекты
- Лёгкие: тошнота, головная боль, металлический привкус (1–2%)
- Аллергические реакции: крапивница, бронхоспазм (0,01–0,1%)
- Нефрогенный системный фиброз: у пациентов с тяжёлой почечной недостаточностью (СКФ <30)
- Отложение гадолиния: в мозге и костях (клиническое значение изучается)
Безопасность МРТ
Отсутствие ионизирующего излучения
В отличие от КТ и рентгенографии, МРТ не использует ионизирующее излучение. Это позволяет:
- Проводить многократные исследования без ограничений
- Применять у детей и беременных (с осторожностью)
- Не накапливать дозу облучения
Биологические эффекты
| Эффект | Механизм | Клиническое значение |
|---|---|---|
| Статическое магнитное поле | Ориентация диамагнитных молекул | Отсутствие доказанных биологических эффектов |
| Градиентные поля | Стимуляция периферических нервов | Подёргивания (редко, при высоких скоростях нарастания) |
| РЧ-излучение | Нагрев тканей (SAR) | Контроль SAR, ограничение мощности |
| Акустический шум | Вибрация градиентных катушек | Защита слуха (беруши, наушники) |
Меры безопасности
- Строгий скрининг на металлические импланты
- Зонирование помещений (зоны I–IV)
- Контроль SAR (удельная скорость поглощения)
- Защита слуха
- Мониторинг пациента (видео, аудиосвязь)
Сравнение МРТ с другими методами визуализации
| Параметр | МРТ | КТ | УЗИ | Рентген |
|---|---|---|---|---|
| Физический принцип | ЯМР | Рентген | Ультразвук | Рентген |
| Излучение | Нет | Есть | Нет | Есть |
| Мягкие ткани | Отлично | Хорошо | Хорошо | Плохо |
| Кости | Хорошо | Отлично | Плохо | Отлично |
| Сосуды | Отлично (МРА) | Отлично (КТА) | Хорошо (УЗДГ) | Плохо |
| Время исследования | 15–60 мин | 5–30 мин | 10–30 мин | 1–5 мин |
| Стоимость | Высокая | Средняя | Низкая | Низкая |
| Противопоказания | Металл, клаустрофобия | Беременность | Ограничены | Беременность |
Подробное сравнение МРТ и КТ — в статье «КТ диагностика: показания, противопоказания и техника проведения».
Специальные методики МРТ
Функциональная МРТ (фМРТ)
Визуализация активности мозга на основе BOLD-эффекта (Blood Oxygen Level Dependent):
- Принцип: изменение оксигенации крови при нейрональной активности
- Применение: предоперационное картирование, когнитивные исследования
Диффузионно-взвешенная визуализация (DWI)
- Принцип: измерение броуновского движения молекул воды
- Применение: ранняя диагностика ишемического инсульта (первые часы), оценка опухолей
Диффузионно-тензорная трактография (DTI)
- Принцип: визуализация направления диффузии воды вдоль нервных волокон
- Применение: картирование проводящих путей, планирование нейрохирургических операций
МР-спектроскопия (MRS)
- Принцип: анализ химического состава тканей по спектрам метаболитов
- Применение: дифференциальная диагностика опухолей, метаболические заболевания
Перфузионная МРТ
- Принцип: оценка кровоснабжения тканей
- Применение: ишемический инсульт (пенумбра), опухоли (ангиогенез)
Артефакты МРТ
| Артефакт | Причина | Устранение |
|---|---|---|
| Движения | Дыхание, сердцебиение, движение пациента | Задержка дыхания, ЭКГ-синхронизация, седация |
| Металлический | Импланты, клипсы | Изменение ориентации, специальные последовательности |
| Химического сдвига | Разница частот воды и жира | Подавление жира (STIR, SPIR) |
| Обёртывания | Недостаточное поле обзора | Увеличение FOV, presaturation |
| Магнитной восприимчивости | Границы тканей с разной магнитной восприимчивостью | Spin-echo вместо GRE |
Интерпретация результатов МРТ
Основные последовательности
| Последовательность | Сигнал жидкости | Сигнал жира | Применение |
|---|---|---|---|
| T1-взвешенная | Тёмный | Яркий | Анатомия, контраст |
| T2-взвешенная | Яркий | Яркий | Патология (отёк, воспаление) |
| FLAIR | Тёмный | Яркий | Перивентрикулярные очаги |
| T2* (GRE) | Тёмный | Тёмный | Кровоизлияния, кальцинаты |
| DWI | Яркий (при ограничении) | — | Ишемический инсульт, абсцессы |
Признаки патологии
- Отёк: гиперинтенсивный на T2, FLAIR
- Кровоизлияние: сигнал зависит от стадии (оксигемоглобин → дезоксигемоглобин → метгемоглобин → гемосидерин)
- Опухоль: масс-эффект, отёк, накопление контраста
- Демиелинизация: гиперинтенсивные очаги в белом веществе (T2, FLAIR)
- Ишемия: ограничение диффузии (DWI), снижение ADC
Нормативная база
- Приказ Минздрава РФ № 1145н от 07.10.2022 — порядок оказания помощи по профилю «рентгенология»
- СанПиН 2.6.1.2523-09 (НРБ-99/2009) — нормы радиационной безопасности (не применимы к МРТ)
- ГОСТ Р 51873-2002 — аппараты МРТ. Общие технические требования
- Рекомендации ACR (American College of Radiology) — appropriateness criteria
- Рекомендации ESMRMB (European Society for Magnetic Resonance in Medicine and Biology)
Заключение
Принцип работы МРТ основан на явлении ядерного магнитного резонанса — взаимодействии атомных ядер водорода с магнитным полем и радиочастотными импульсами. Высокая контрастность мягких тканей, отсутствие ионизирующего излучения и возможность многоплоскостной визуализации сделали МРТ незаменимым инструментом современной диагностики. Современная МРТ включает не только анатомическую визуализацию, но и функциональные методики (фМРТ, DWI, DTI, MRS), позволяющие оценивать метаболизм, перфузию и функциональную активность тканей. Безопасность метода позволяет проводить многократные исследования, включая динамическое наблюдение за эффективностью лечения. Однако высокая стоимость оборудования, длительность исследования и наличие противопоказаний (металлические импланты, клаустрофобия) ограничивают применение МРТ в некоторых клинических ситуациях.
Материал носит информационный характер и не заменяет консультацию врача-рентгенолога. Решение о необходимости МРТ-исследования и выборе протокола принимается лечащим врачом с учётом клинической картины и индивидуальных особенностей пациента.
