Биохимический анализатор: типы, принцип работы и применение в КДЛ

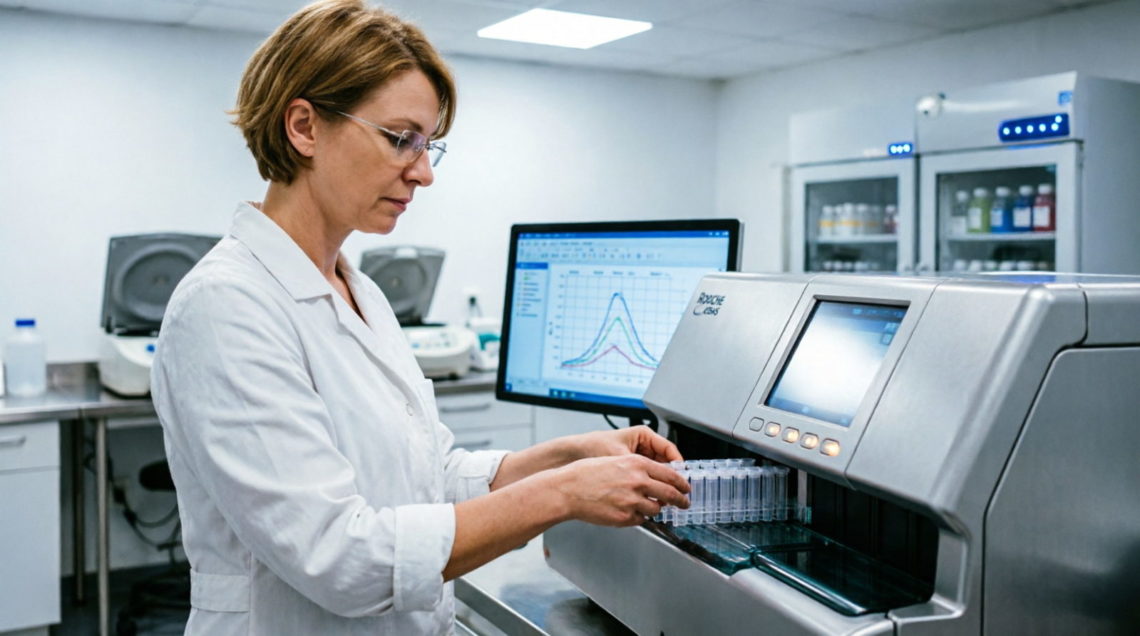

Биохимический анализатор — автоматизированный прибор для количественного определения биохимических показателей в биологических жидкостях (сыворотка, плазма, моча, спинномозговая жидкость). Это основное оборудование клинико-диагностической лаборатории (КДЛ), обеспечивающее выполнение до 60-70% всех лабораторных исследований. Современные анализаторы сочетают несколько методов детекции (фотометрия, иммунохемилюминесценция, ион-селективные электроды) и выполняют сотни тестов в час с минимальным участием оператора. Точность результатов зависит от качества преаналитики, калибровки, контроля качества и регулярного технического обслуживания.
Классификация биохимических анализаторов
По принципу работы
| Тип | Принцип детекции | Анализируемые параметры | Примеры моделей |
|---|---|---|---|
| Фотометрические (колориметрические) | Измерение оптической плотности окрашенных растворов | Глюкоза, мочевина, креатинин, общий белок, билирубин, ферменты (АЛТ, АСТ, ГГТ, ЩФ), липиды | Cobas c 311/501, Architect c4000, Mindray BS-200 |
| Иммунохемилюминесцентные | Хемилюминесцентная детекция иммунохимических реакций | Гормоны (ТТГ, Т4, кортизол), онкомаркеры (ПСА, РЭА), витамины, лекарственные препараты | Cobas e 411/601, Architect i1000/i2000, IMMULITE 2000 |
| С ион-селективными электродами (ИСЭ) | Потенциометрическое измерение концентрации ионов | Na⁺, K⁺, Cl⁻, Ca²⁺, Li⁺, pH, pCO₂ | Модули ИСЭ в Cobas, Architect, Dimension |
| Турбидиметрические/нефелометрические | Измерение светорассеяния иммунных комплексов | СРБ, ревматоидный фактор, иммуноглобулины, комплемент | BN II (Siemens), IMMAGE (Beckman) |
| Комбинированные (интегрированные системы) | Несколько методов в одном приборе | Полный спектр биохимии + иммунологии + электролитов | Cobas 6000/8000, Architect ci8200, Dimension VISTA |
По производительности
| Класс | Производительность | Применение | Примеры |
|---|---|---|---|
| Компактные (POCT) | <100 тестов/час | Кабинеты врачей, малые лаборатории, неотложная помощь | Reflotron, Cobas b 101, i-STAT |
| Среднего класса | 100-400 тестов/час | Районные больницы, частные лаборатории | Cobas c 311, Mindray BS-200, Stat Fax 1904 Plus |
| Высокопроизводительные | 400-1200 тестов/час | Крупные КДЛ, многопрофильные стационары | Cobas c 501, Architect c8000, Dimension EXL |
| Лабораторные линии (TLA) | >2000 тестов/час | Централизованные лаборатории, автоматизация всего цикла | Cobas p 612 + c 701 + e 801, Architect ci16200 |
Принципы работы
Фотометрия (колориметрия)
Принцип: измеряется оптическая плотность окрашенного раствора при определённой длине волны. Интенсивность окраски пропорциональна концентрации анализируемого вещества (закон Бера-Ламберта).
Этапы анализа:
- Дозирование пробы: автоматический пробоотборник отбирает 2-50 мкл сыворотки
- Дозирование реагентов: добавляются реагенты в кювету (обычно 100-300 мкл)
- Инкубация: смесь инкубируется при 37°C в течение заданного времени
- Измерение: фотометр измеряет оптическую плотность при 1-3 длинах волн (340, 410, 505, 546, 660, 700 нм)
- Расчёт: концентрация рассчитывается по калибровочной кривой
- Промывка: кювета промывается водой и детергентом
Типы реакций:
- Конечная точка: измерение после завершения реакции (глюкоза, мочевина, креатинин, общий белок)
- Кинетическая: измерение скорости изменения оптической плотности (ферменты: АЛТ, АСТ, ГГТ, ЛДГ)
- Двухточечная: измерение в двух точках времени (билирубин)
Иммунохемилюминесценция (ИХЛ)
Принцип: детекция хемилюминесцентного сигнала, возникающего при иммунохимической реакции антиген-антитело.
Методы:
- Сэндвич-метод: для крупных молекул (гормоны, онкомаркеры) — два антитела связывают аналит, одно мечено люминофором
- Конкурентный метод: для малых молекул (Т4, кортизол) — меченый аналит конкурирует с анализируемым за связывание с антителом
Люминофоры:
- Акридиновый эфир: прямой сигнал после добавления триггера (Architect, ADVIA Centaur)
- АМППД (AMPPD): ферментативное усиление (щелочная фосфатаза) — IMMULITE
- Рутений: электрохемилюминесценция (ECL) — Cobas e
Подробное описание принципа иммунохемилюминесценции — в статье «IMMULITE 1000 — иммунологический анализатор».
Ион-селективные электроды (ИСЭ)
Принцип: измерение потенциала между ион-селективным электродом и электродом сравнения. Потенциал пропорционален логарифму концентрации иона (уравнение Нернста).
Типы электродов:
- Стеклянный: Na⁺, pH
- Кристаллический: F⁻, Cl⁻
- Жидкостный (PVC-мембрана): K⁺, Ca²⁺, Li⁺
- Газочувствительный: pCO₂, pO₂
Преимущества: быстрое измерение (10-30 с), высокая точность, не требует реагентов (кроме буфера).

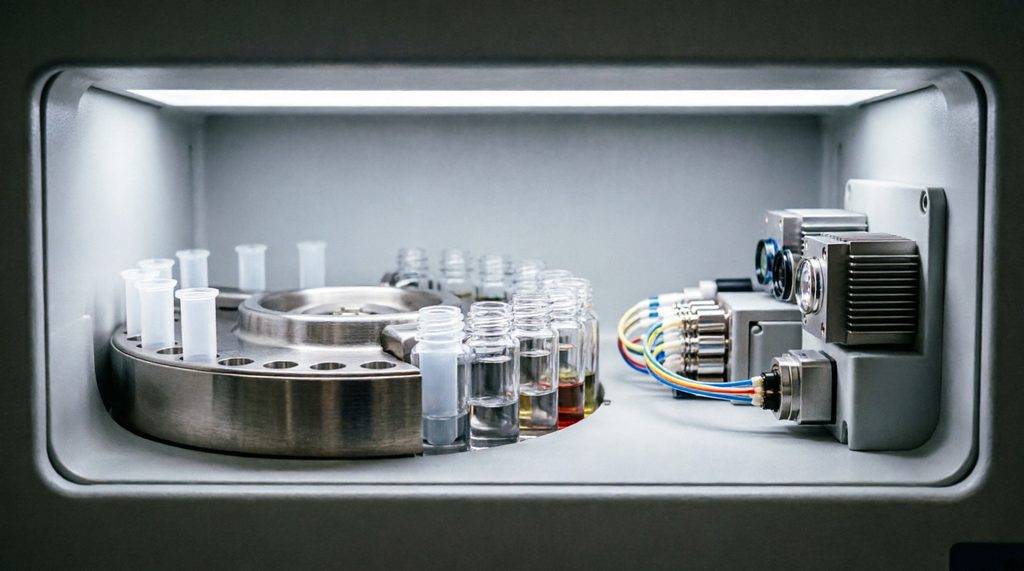

Конструкция биохимического анализатора
Основные модули
| Модуль | Функция |
|---|---|
| Пробоотборник | Автоматическая загрузка проб, идентификация по штрих-коду, дозирование |
| Реагентный блок | Хранение реагентов при +4-10°C, дозирование, контроль уровня |
| Реакционный блок | Кюветы или ротор с кюветами, термостатирование при 37°C, перемешивание |
| Фотометрическая система | Источник света (галогеновая лампа, светодиоды), монохроматор или фильтры, детектор |
| Промывочная станция | Промывка кювет водой и детергентом, сушка |
| Модуль ИСЭ | Измерение электролитов (опционально) |
| Компьютер и ПО | Управление прибором, обработка данных, связь с ЛИС |
Типы реакционных систем
Дискретные анализаторы:
- Каждая проба в отдельной кювете
- Нет перекрёстной контаминации
- Гибкость в выборе тестов
- Примеры: Cobas c, Architect c, Mindray BS
Роторные анализаторы:
- Пробы и реагенты в ячейках вращающегося ротора
- Высокая производительность
- Ограниченная гибкость
- Примеры: Vitros (Ortho Clinical Diagnostics)
Потоковые анализаторы:
- Пробы и реагенты подаются в непрерывный поток
- Высокая скорость, но устаревшая технология
- Примеры: AutoAnalyzer (устарел)
Обзор популярных моделей
Cobas (Roche Diagnostics)
Cobas c 311
- Производительность: 311 тестов/час (фотометрия)
- Ёмкость: 40 позиций проб, 44 реагента
- Особенности: компактный, подходит для средних лабораторий
- Методы: фотометрия, турбидиметрия, ИСЭ (опционально)
Cobas c 501
- Производительность: 600 тестов/час
- Ёмкость: 60 позиций проб, 56 реагентов
- Особенности: модульная система, интеграция с Cobas e 601 (иммунология)
- Применение: крупные КДЛ, многопрофильные стационары
Cobas Integra 400 Plus
- Производительность: 400 тестов/час
- Особенности: универсальный анализатор с широким меню тестов
- Подробный обзор: в статье «Автоматический биохимический анализатор Cobas Integra 400 Plus»
Architect (Abbott Diagnostics)
Architect c4000
- Производительность: 800 тестов/час (с ИСЭ)
- Ёмкость: 105 позиций проб, 56 реагентов
- Особенности: интеграция с Architect i1000/i2000 (иммунология)
- Методы: фотометрия, турбидиметрия, ИСЭ
Architect c8000
- Производительность: 1200 тестов/час
- Ёмкость: 165 позиций проб, 112 реагентов
- Особенности: высокопроизводительный модуль для крупных лабораторий
Dimension (Siemens Healthcare)
Dimension EXL
- Производительность: 1000 тестов/час
- Особенности: интегрированная система (биохимия + иммунология + ИСЭ)
- Методы: фотометрия, ИХЛ, ИСЭ
- Применение: средние и крупные лаборатории
Dimension VISTA
- Производительность: 550 тестов/час
- Особенности: компактная интегрированная система
Mindray (Китай)
Mindray BS-200
- Производительность: 200 тестов/час
- Ёмкость: 40 позиций проб, 44 реагента
- Особенности: доступная цена, хорошее соотношение цена/качество
- Применение: малые и средние лаборатории
Mindray BS-800M
- Производительность: 800 тестов/час
- Особенности: высокопроизводительный, модульная система
Другие модели
Microlab 300 (ELITech Group)
- Производительность: 240 тестов/час
- Особенности: компактный полуавтоматический анализатор
- Подробный обзор: в статье «Microlab 300 — биохимический анализатор»
Stat Fax 1904 Plus (Awareness Technology)
- Производительность: 150 тестов/час
- Особенности: компактный, подходит для малых лабораторий
- Подробный обзор: в статье «Биохимический анализатор Stat Fax 1904 Plus»
BioChem BA (ELITech Group)
- Производительность: 200 тестов/час
- Особенности: доступный полуавтоматический анализатор
- Подробный обзор: в статье «BioChem BA — биохимический фотометр»
Преаналитический этап: качество результатов
Правила забора крови
Корректная преаналитика критична для точности биохимических исследований:
- Пробирки: с активатором свёртывания (красная крышка) или с гелем-сепаратором (жёлтая)
- Время забора: утром натощак (8-12 часов голодания)
- Порядок забора: первая пробирка — для биохимии (избегание контаминации)
- Транспортировка: при комнатной температуре, центрифугирование в течение 2 часов
- Хранение сыворотки: до 7 дней при +4°C, длительно при -20°C
Полный алгоритм забора венозной крови — в статье «Алгоритм забора крови».
Гемолиз, липемия, желтуха
Гемолиз: разрушение эритроцитов → ложное повышение K⁺, ЛДГ, АСТ, железа. Причины: трудный забор, неправильное хранение.
Липемия: повышенное содержание липидов → интерференция с фотометрией. Причины: не натощак, гиперлипидемия.
Желтуха: повышенный билирубин → интерференция с колориметрическими методами.
Современные анализаторы автоматически детектируют гемолиз, липемий, желтуху (HIL-индексы) и предупреждают о возможной интерференции.
Контроль качества
Калибровка
Первичная калибровка: при установке прибора, замене партии реагентов, после технического обслуживания.
Калибраторы: стандартизированные растворы с известной концентрацией аналитов. Трассировка к международным стандартам (IFCC, NIST).
Калибровочная кривая: зависимость оптической плотности от концентрации (линейная или нелинейная).
Внутрилабораторный контроль качества
Контрольные материалы: сыворотки с известными концентрациями аналитов (2-3 уровня: норма, патология, высокая патология).
Частота: минимум 2 раза в день (начало смены и середина).
Правила Westgard:
- 1₂s — одно значение за пределами ±2SD (предупреждение)
- 1₃s — одно значение за пределами ±3SD (отклонение серии)
- 2₂s — два последовательных значения за пределами ±2SD в одну сторону
- R₄s — разница между двумя контролями >4SD
- 4₁s — четыре последовательных значения за пределами ±1SD в одну сторону
- 10x — десять последовательных значений по одну сторону от среднего
Подробное описание контроля качества — в статье «Зачем нужны калибраторы и контроли».
Внешняя оценка качества
МСИ (межлабораторные сравнительные испытания): участие в программах ФСВОК, EQAS, CAP.
Принцип: получение контрольных образцов с неизвестной концентрацией, анализ, отправка результатов, получение оценки.
Качество воды
Вода — основной реагент биохимического анализатора. Требования:
- Электропроводность: ≤1,0 мкСм/см (тип II по ГОСТ Р ИСО 3696)
- TOC (общий органический углерод): ≤50 ppb
- Микробиология: ≤100 КОЕ/мл
- Силикаты: ≤0,02 мг/л
Влияние загрязнителей воды на результаты анализов — в статье «Влияние воды на анализы».
Техническое обслуживание
Ежедневное ТО
- Очистка пробоотборника и кювет
- Проверка уровня реагентов и воды
- Контроль качества
- Очистка модуля ИСЭ (если есть)
Еженедельное ТО
- Очистка оптической системы
- Проверка калибровки
- Очистка реагентных зондов
- Проверка температуры термостата
Ежемесячное ТО
- Замена фильтров
- Очистка промывочной станции
- Проверка дозирующих систем
- Очистка реакционного блока
Ежегодное ТО
- Замена лампы фотометра
- Замена электродов ИСЭ
- Полная очистка и калибровка
- Профилактический ремонт сервисным инженером
Регламенты технического обслуживания — в рубрике «ТО и ремонт».
Автоматизация и интеграция
Лабораторные информационные системы (ЛИС)
Функции:
- Приём заявок из МИС (медицинской информационной системы)
- Управление анализаторами (отправка тестов, получение результатов)
- Контроль качества (построение графиков Левея-Дженнингса)
- Валидация результатов (автоматическая и ручная)
- Формирование отчётов и передача в МИС
Лабораторные линии (TLA — Total Laboratory Automation)
Принцип: полная автоматизация преаналитического, аналитического и постаналитического этапов.
Компоненты:
- Модуль приёма и сортировки проб
- Центрифуга
- Аликвотирование (разделение на аликвоты)
- Транспортная система (конвейер)
- Анализаторы (биохимия, иммунология, гематология)
- Модуль архивации и хранения
Преимущества:
- Снижение ручного труда на 70-80%
- Уменьшение ошибок преаналитики
- Ускорение времени выдачи результатов (TAT)
- Стандартизация процессов
Недостатки:
- Высокая стоимость (от $1-2 млн)
- Требует большого помещения
- Сложное обслуживание
Выбор анализатора для КДЛ
Критерии выбора
| Критерий | Важность | Комментарий |
|---|---|---|
| Производительность | Высокая | Должна превышать пиковую нагрузку на 20-30% |
| Меню тестов | Высокая | Должно покрывать все необходимые исследования |
| Стоимость реагентов | Высокая | Основная статья расходов (до 70% от стоимости владения) |
| Сервисная поддержка | Высокая | Наличие авторизованного сервиса в регионе |
| Интеграция с ЛИС | Средняя | Поддержка стандартных протоколов (ASTM, HL7) |
| Простота обслуживания | Средняя | Возможность ежедневного ТО силами лаборатории |
| Габариты | Низкая | Должен помещаться в выделенное пространство |
Расчёт стоимости владения (TCO — Total Cost of Ownership)
Компоненты:
- Капитальные затраты: стоимость прибора (5-10% от TCO за 5 лет)
- Реагенты и расходные материалы: 60-70% от TCO
- Сервисное обслуживание: 10-15% от TCO
- Калибраторы и контроли: 5-10% от TCO
- Обучение персонала: 2-5% от TCO
Важно: дешёвый прибор может иметь дорогие реагенты, что делает его невыгодным в долгосрочной перспективе.
Нормативная база
- Приказ Минздрава РФ № 786н от 01.11.2012 — порядок оказания медицинской помощи по профилю «клиническая лабораторная диагностика»
- ГОСТ Р ИСО 15189-2022 — требования к качеству и компетентности медицинских лабораторий
- ГОСТ Р 53079.4-2008 — технологии лабораторные клинические. Обеспечение качества клинических лабораторных исследований
- Приказ Минздрава РФ № 457н от 19.06.2023 — номенклатура медицинских услуг
- CLSI guidelines — международные стандарты клинической лабораторной практики
Полный разбор нормативных документов — в рубрике «Нормативные документы».
Тренды и будущее
Миниатюризация и POCT
- Портативные анализаторы для кабинетов врачей
- Домашнее использование (глюкометры, коагулометры)
- Микрофлюидные технологии
Искусственный интеллект
- Автоматическая валидация результатов
- Предиктивная аналитика (предсказание поломок)
- Оптимизация рабочих процессов
Масс-спектрометрия
- Высокая специфичность и точность
- Мультиплексное определение (панели лекарств, метаболитов)
- Замена ИХЛ для сложных аналитов
Материал носит информационный характер и не заменяет консультацию специалиста по лабораторному оборудованию. Выбор биохимического анализатора должен выполняться с учётом объёма исследований, бюджета, наличия сервисной поддержки и требований аккредитации лаборатории.
